※ 信號輸入：單端，脈沖/方向
※ 細分可選：1/2/4/8/16/32/64/128細分
※ 輸出電流：0.5A-4.5A
※ 輸入電壓：9-42VDC （推薦直流36V及以下電壓工作）
※ 靜止時電流最大為撥碼設定電流的1/4左右（防止發燙，低于半流）
※ 可驅動4,6,8線兩相、四相42、57全系列步進電機，扭矩2.8NM及以下步進電機

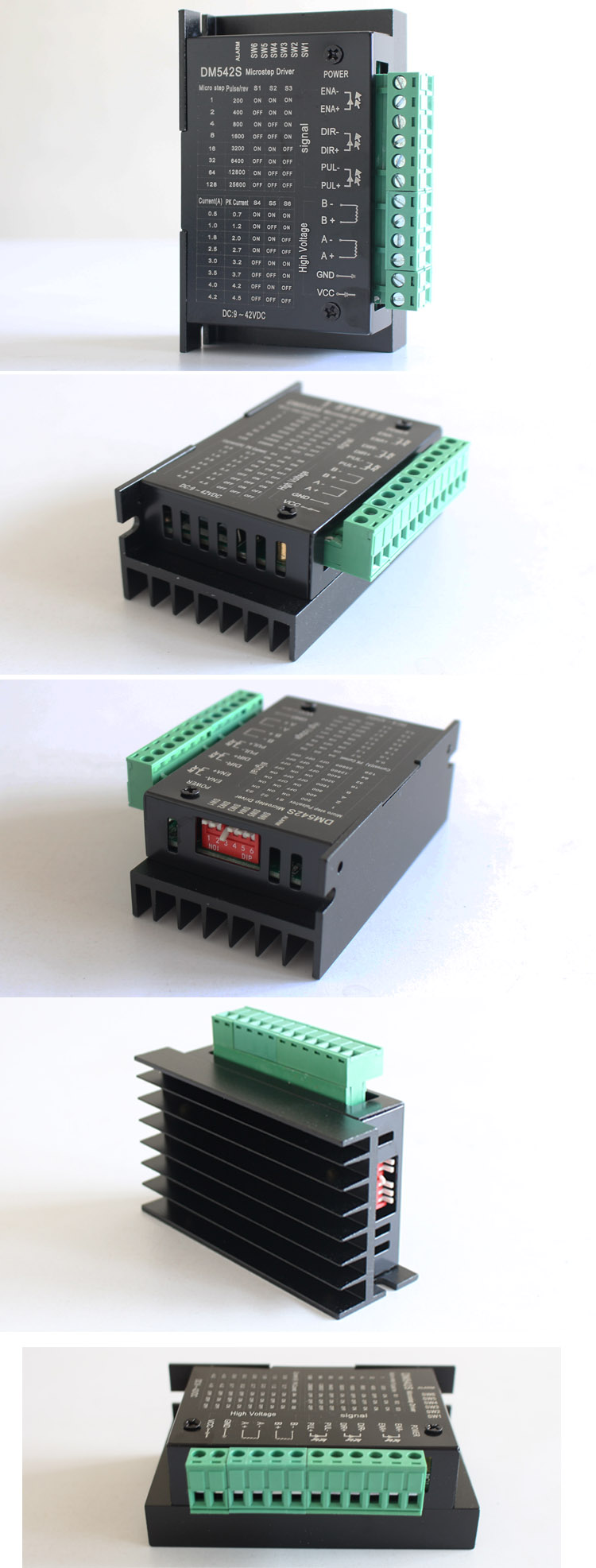

DM542S步進電機驅動器是一款專業的兩相混合式步進電機驅動器，可適配國內外各種品牌，電流在4.5A及以下，外徑42、57mm的四線，六線，八線兩相混合式步進電機。適合各種小中型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。在用戶期望低成本、小噪聲、高細分、大電流運行的設備中效果特佳。
| 冷卻方式 | 自然冷卻或強制風冷。 |
| 場合 | 不能放在其他發熱的設備旁，要避免粉塵、油污、腐蝕性氣體、濕度太大及強震場所， 禁止有可燃氣體和導電灰塵。 |
| 濕度 | 40-90％RH |
| 震動 | 10-55Hz/0.15mm |
| 保存溫度 | -20-65℃ |
| 重量 | 0.2KG |

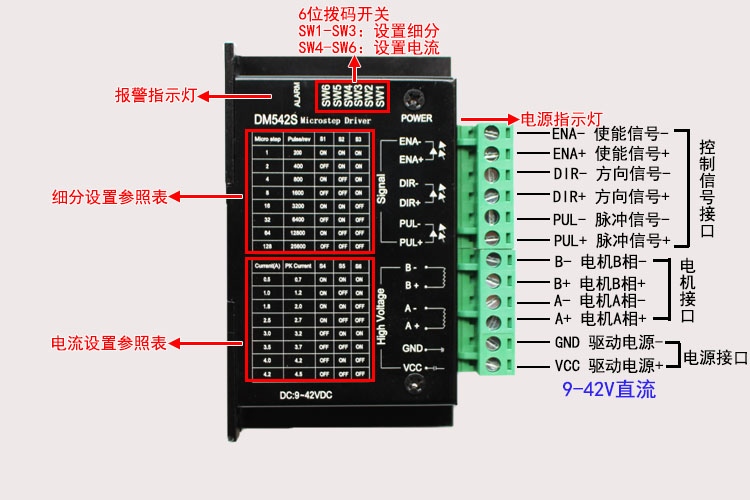

| 細分 | 脈沖數/圈 | S1 | S2 | S3 |
| 1 | 200 | ON | ON | ON |
| 2 | 400 | OFF | ON | ON |
| 4 | 800 | ON | OFF | ON |
| 8 | 1600 | OFF | OFF | ON |
| 16 | 3200 | ON | ON | OFF |
| 32 | 6400 | OFF | ON | OFF |
| 64 | 12800 | ON | OFF | OFF |
| 128 | 25600 | OFF | OFF | OFF |
| 電流（A） | 峰值電流（A） | S4 | S5 | S6 |
| 0.5A | 0.7A | ON | ON | ON |
| 1.0A | 1.2A | ON | OFF | ON |
| 1.8A | 2.0A | ON | ON | OFF |
| 2.5A | 2.7A | ON | OFF | OFF |
| 3.0A | 3.2A | OFF | ON | ON |
| 3.5A | 3.7A | OFF | OFF | ON |
| 4.0A | 4.2A | OFF | ON | OFF |
| 4.2A | 4.5A | OFF | OFF | OFF |
